| Plaats van herkomst: | hebei |
| Merknaam: | JCX |
| Certificering: | CE ISO |
| Modelnummer: | DE ONTWERPENDE MACHINE VAN HET C89/140lgs STAAL |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | 43,000-45,000USD/set |
| Verpakking Details: | 20GP OVERZEES waardig pakket of pak door houten doos als LCL met andere goederen |
| Levertijd: | 30-60 dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 1000 sets per jaar: |
| Machineafmeting (L*W*H): | 4000mm X800mm X1800mm | Gewicht: | ongeveer 3050kgs |
|---|---|---|---|
| De garantiedienst: | 12 maanden en de dienst met lange levensuur | Machinekleur: | Als klantenverzoek |
| scherp type: | Automaitc Hydraulisch scherp systeem | PLC CONTROLEsysteem: | Volledig Automatisch PLC Controlesysteem |
| Markeren: | Licht het Staalbroodje die van JCX Machine vormen,Licht Staalbroodje die Machineplc vormen,PLC Kaderbroodje die Machine vormen |
||
Van het de Maatstaal van de Bulekleur het Automatische C70 C89 C92 Lichte Ontwerpende Broodje die Machine voor villa vormen

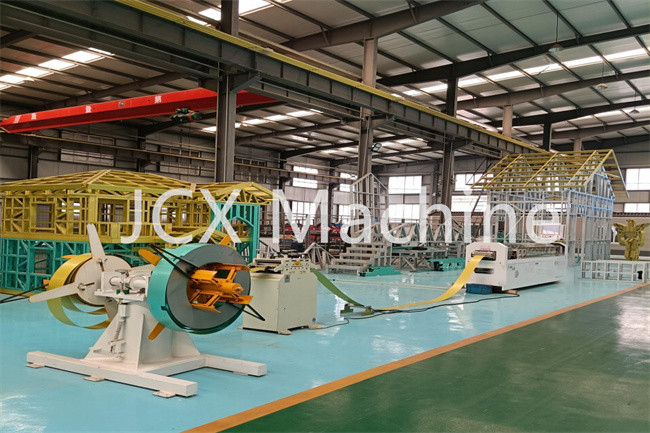

1). Automatisch verticaal enig hoofd uncoiler: 1 reeks
a.Using het met de hand aanspannen van ontwerp, Rolidentiteitskaart: 460mm520mm, rol OD: 1400mm, Ladend: 2000kg
b.Frequency omzetting het automatische ontrollen zich
c.Power: 2.2KW
2). Kader: Gebruikend het lassen van de staalplaat, het algemene ontharden om behandeling te beklemtonen, om gebruik op lange termijn zonder misvorming te verzekeren. Keur CNC het machinaal bewerken centrumverwerking goed om dimensionale nauwkeurigheid te verzekeren.
3). Boog: de belangrijkste boog is doosstructuur, is de doos CNC het machinaal bewerken centrumverwerking, is de hulpboog onafhankelijke structuur.
4). Rollingmould: Het staal van de Cr12Movmatrijs, na vacuüm verharde HRC60-62 ° om het gat en het eind van het gezicht te raffineren, CNC draaibank die de roloppervlakte beëindigen.
5). Hoofdas: 40Cr hulpmiddelstaal, het doven en het aanmaken thermische behandeling, het externe het malen eindigen.
6). Aandrijvingssysteem: Servomotor en reductiemiddelenaaneenschakeling, tussen het wiel met de van de het toestelolie van de precisie harde tand de onderdompelingsverrichting, om ervoor te zorgen dat de oude de diensttijd.
7). Hydraulisch systeem
a. de structuur van de energieopslag, energie - besparing, en milieubescherming
b. hydraulische componenten: De producten van Duitsland Bosch Rexroth
8). Punchingmould
Is het matrijzen modelmateriaal gebruikt S45C-hulpmiddelstaal, vormtussenvoegsel met D2 of staal het van uitstekende kwaliteit van SKD11, vormdelen met de rijstproducten van Japan.
9). Elektrodelen
a. originele ingevoerde motiecontrolemechanisme en PLC
b. De internationale prima componenten van het merk lage voltage
10). CNC Inkjet printer
a. configuratie van de printer van industrieel-ranguitstekende kwaliteit oplosbaar-gebaseerde elektronische Inkjet, druk duidelijk en stevig schrijven, gemakkelijk te installeren
b.Common oplosbaar-gebaseerde inkt, gemakkelijk te kopen, en economisch om te gebruiken
c.Automatically drukken automatisch door de ontwerpsoftware worden geproduceerd, zonder menselijke interventie die
d. Het controlesysteem kan om het even welke extra informatie, zoals etc. toevoegen, firmanaam, embleem, websites.
Totale 8 werkende eenheden, maar wij kunnen ponsenmatrijzen als uw vereisten ook toevoegen.
Parameters van de ontwerpende machine van c89 lgs
| C89 materiaal basisparameters | |
| Geschikt materiaal | G300-G550 geplateerd zink, geplateerd aluminium-zink |
| Materiële dikte | 0.751.2mm |
| Materiële breedte | 182mm |
| Maximumlijnsnelheid | Ong. 2800m/h |
| Algemene productieefficiency | 300-700 m/h |
| Hoofdeenheidsmacht | 7.5Kw |
| Voltage | 380V/50Hz/3phase |
| Hydraulische macht | 5.5Kw |
| Materiaal totale macht | 14.5Kw |
| Hydraulisch cilindervolume | 120L |
| Hoofdeenheidsafstandsbediening | Standaardwijze |
| Ponsenmatrijzen |
Kuiltjegat, afkantingsbesnoeiing, Webinkeping, lippenbesnoeiing, De dienstgat, swage, scheerbeurt, boutgat |
| Kuiltjenauwkeurigheid | +/-0.5mm |
| Inkjet-printer | Norm (douane volgens de eis van de koper) |
| Machinegrootte | Ongeveer 4.0m*1.0m*1.5m |
| Machinegewicht | Ongeveer 3050kg |
| Machinekleur | Blauw, Zwarte Sinaasappel, Groen, (kan douane zijn) |
| Decoiler | Macht: 1.5kw, ladingsgewicht: 2000kg, het Auto decoiling |
| Nr. | Beschrijving | Hoeveelheid (plaats) | Opmerking |
| 1 | 3 T Electric2 in 1 Decoiler en Nivellerend Apparaat of Dubbele hoofd decoiler als oprtional | 1 | Gezette rollen en rechtstreeks de rol |
| 2 | Transmissie en hydraulisch systeem | 1 | De riem van het inductiestaal |
| 3 |
C89 Broodje die Machine vormen |
1 | hoofdmachine |
| 4 | Dubbel druksysteem | 1 | 1 reeks, twee PCs |
| 5 | Controlesysteem | 1 |
|
| 6 | De Lijst van het machineeind | 1 | Het trekken, u kan na u produceren die de machine krijgen |
| 7 | Vervangstukken en hulpmiddeldoos | 1 | Volledige reeksen noodzakelijke vervangstukken |
Controlesysteem:
| Merk van PLC |
Mitsubishi | Het Merk van JAPAN |
| Merk van laag voltage/schakelaar/codeur/knoop | Schneider | Het Merk van FRANKRIJK |
| Ontwerpsoftware | Top BD | Moet TOP BD |
| De controle van de machinesoftware | Zelfontplooiingsprogramma | Wij hebben octrooi over deze technologie |
| Kan Internet of niet steunen | Kan Internet steunen | Als u Afstandsbediening nodig hebt, te gaan gelieve me aan, vereist het aangepast |
Toepassingen:

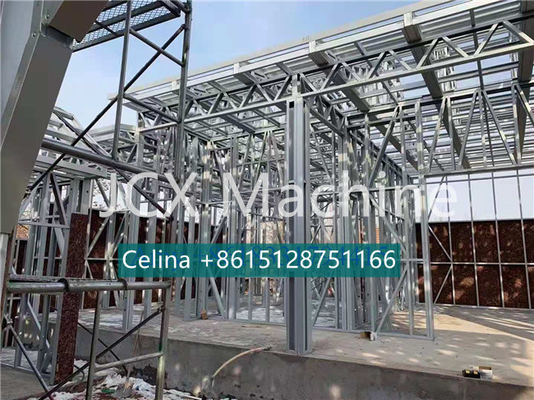

Onze ontwerpende machine van het lgsstaal kan maken dak, vloer, muur huisvesten, verankert allen.
Automatisch smeringssysteem
